استكشاف مبادئ تصميم ديناميكيات الموائع لمطهر المياه بتقنية LED UV-C

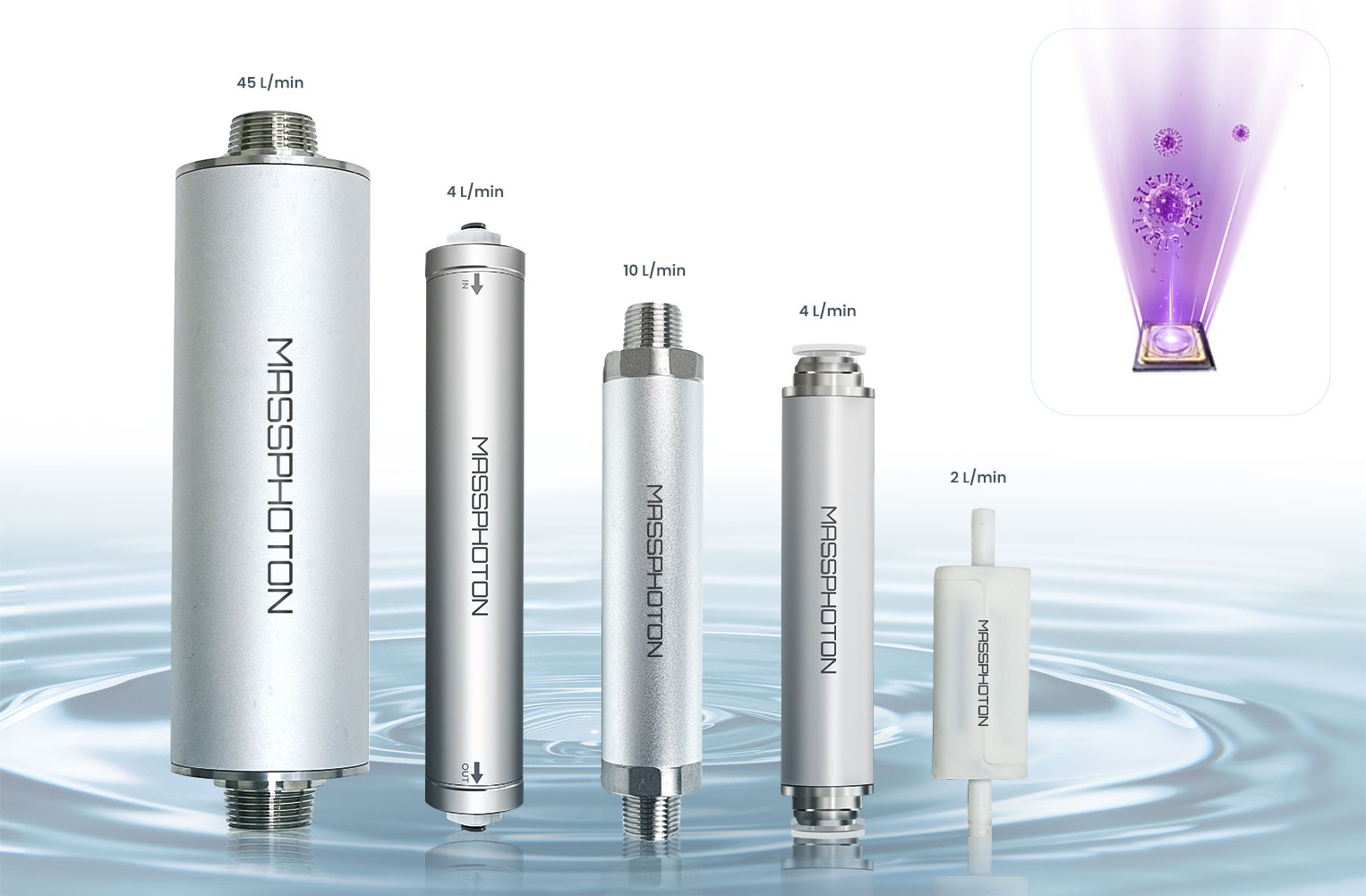

في سعينا اليوم للحصول على مياه شرب صحية، اكتسبت تكنولوجيا تطهير المياه بالأشعة فوق البنفسجية استحسانًا واسع النطاق لقدرتها على التطهير دون إدخال عوامل كيميائية أو التسبب في تلوث ثانوي. ومن بين أحدث الابتكارات، ظهرت الثنائيات الباعثة للضوء العميق فوق البنفسجي (UV-C LEDs) كبديل مثالي لمصابيح الأشعة فوق البنفسجية التقليدية التي تحتوي على بخار الزئبق. توفر المطهرات المعتمدة على الأشعة فوق البنفسجية فئة C مزايا مميزة، بما في ذلك الحجم الصغير، وبدء التشغيل الفوري، والصداقة للبيئة (خالية من الزئبق). ومع ذلك، فإن القلب الحقيقي لمطهر المياه الفعال UV-C LED لا يكمن فقط في رقائق أشباه الموصلات الصغيرة التي ينبعث منها ضوء قصير الطول مبيد للجراثيم، ولكن بالأحرى في 'الرقص' غير المرئي داخل الجهاز - التصميم الديناميكي المتطور للسوائل. إن هذا التفاعل المصمم بين الضوء والتدفق هو الذي يضمن حصول كل قطرة ماء على جرعة كافية من الأشعة فوق البنفسجية لتعطيل الكائنات الحية الدقيقة بشكل فعال.

I. المبدأ الأساسي: قانون جرعة الأشعة فوق البنفسجية

لتقدير الدور الحاسم لديناميكيات السوائل في أجهزة تعقيم المياه بالأشعة فوق البنفسجية LED بشكل كامل، يجب على المرء أولاً فهم 'القاعدة الذهبية' للتطهير بالأشعة فوق البنفسجية: **جرعة الأشعة فوق البنفسجية**. يتم قياس جرعة الأشعة فوق البنفسجية عادة بالميلي جول لكل سنتيمتر مربع (mJ/cm²) ويتم تعريفها على النحو التالي:

جرعة الأشعة فوق البنفسجية (D) = الإشعاع فوق البنفسجي (I) × وقت التعرض (T)**

هنا، يشير الإشعاع (I) إلى حادث طاقة الأشعة فوق البنفسجية لكل وحدة مساحة (ميجاواط/سم⊃2;)، والذي يتأثر بقدرة خرج LED UV-C، وتصميم النظام البصري، ونفاذية الأشعة فوق البنفسجية للمياه. يشير وقت التعرض (T) إلى المدة (بالثواني) التي يظل فيها عنصر الماء داخل منطقة الأشعة فوق البنفسجية الفعالة. تظهر الأبحاث الأكاديمية والبيانات التجريبية واسعة النطاق أن التعطيل الفعال لمسببات الأمراض الشائعة - مثل *E. coli*، *Legionella*، وحتى الفيروسات - تتطلب عمومًا جرعة من الأشعة فوق البنفسجية في نطاق **20-40 مللي جول/سم⊃2;**. تفشل الجرعة غير الكافية في إتلاف الحمض النووي أو الحمض النووي الريبي (RNA) الميكروبي بشكل كافٍ، مما يجعل التطهير غير فعال. وقد حددت العديد من الدراسات بدقة جرعات الأشعة فوق البنفسجية المطلوبة لمختلف الكائنات الحية الدقيقة، مما يزيد من التحقق من صحة الأساس العلمي وفعالية نطاق الجرعة هذا.

ثانيا. الدور الحاسم لديناميكيات الموائع: من عدم التوحيد إلى التجانس

في السيناريو الثابت والمثالي، يكون حساب جرعة الأشعة فوق البنفسجية أمرًا بسيطًا نسبيًا. ومع ذلك، في ظروف التدفق الديناميكي في العالم الحقيقي، يصبح الوضع معقدًا للغاية. تحدد حركة الماء داخل غرفة التطهير بشكل مباشر جرعة الأشعة فوق البنفسجية الفعلية التي تتلقاها كل كائن حي دقيق. الهدف الأساسي لتصميم ديناميكيات الموائع هو تحسين مجال التدفق، مما يضمن أن جميع قطع السوائل (التي من المحتمل أن تحمل ميكروبات) تواجه **أوقات تعرض متطابقة تقريبًا** و**تتعرض لأقصى قدر من الإشعاع الكافي**. ولتحقيق ذلك، يجب أن يعالج التصميم العديد من التحديات الديناميكية للسوائل الرئيسية:

1. التخفيف من حدة 'قصر الدائرة الكهربائية' و'المناطق الميتة'

يمكن أن تتسبب هندسة المدخل والمخرج سيئة التصميم في اتخاذ جزء من التدفق أقصر مسار ممكن عبر منطقة التشعيع - وهي ظاهرة تُعرف باسم **'الدائرة القصيرة'** تتلقى المياه في هذه الجداول الحد الأدنى من التعرض للأشعة فوق البنفسجية، وغالبًا ما يكون ذلك أقل بكثير من الجرعة المطلوبة، مما يؤدي إلى تطهير غير كامل. على العكس من ذلك، قد تصبح زوايا أو مناطق معينة من الغرفة **'مناطق ميتة'** حيث يركد الماء. في حين أن الميكروبات الموجودة في هذه المناطق قد تتعرض للإفراط في التشعيع، فإن كفاءة النظام الإجمالية تنخفض بشكل كبير بسبب القدرة الهيدروليكية المهدرة.

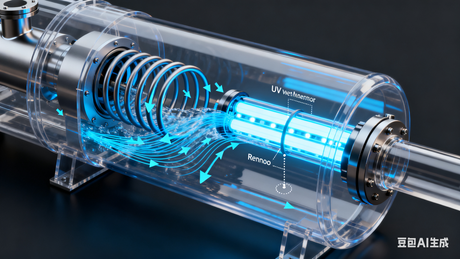

ولمواجهة ذلك، يستخدم المهندسون عمليات محاكاة **ديناميكيات الموائع الحسابية (CFD)** لتحسين هندسة الغرفة. على سبيل المثال، يؤدي تصميم **المدخل العرضي** إلى تدفق دوامي عند الدخول، مما يجبر الماء على الدوران على طول جدار الغرفة. لا يؤدي هذا النهج إلى زيادة طول مسار التدفق الفعال فحسب، بل يعزز أيضًا الخلط بين خطوط الانسيابية الأسرع والأبطأ، مما يقلل بشكل كبير من مناطق قصر الدائرة والمناطق الميتة. وقد أثبتت الدراسات أن مثل هذه التصاميم ذات التدفق الدوامي المحسنة يمكنها **تحسين كفاءة التطهير بنسبة تزيد عن 30%**.

2. تعطيل 'الطبقة الحدودية الصفائحية'

في التدفق الصفحي، يتحرك الماء في طبقات متوازية، مع أعلى سرعة في المركز وسرعة قريبة من الصفر عند الجدار المجاور لغطاء الكوارتز الخاص بمصابيح UV-C LED - مما يؤدي إلى إنشاء **طبقة حدودية**. تكون الميكروبات الموجودة داخل هذه الطبقة الحدودية هي الأقرب إلى مصدر الأشعة فوق البنفسجية وبالتالي تتعرض لإشعاع عالي، لكن حركتها البطيئة للغاية قد تؤدي إلى تعرض مفرط غير ضروري. وفي الوقت نفسه، تنتقل الميكروبات القريبة من المركز بشكل أسرع ولكنها أبعد عن مصدر الضوء، ولا تتلقى إشعاعًا كافيًا لتعطيل فعال.

للتغلب على ذلك، تم إدخال **التدفق المضطرب** عمدًا. يقوم المصممون بدمج **محفزات الاضطراب** — مثل الخلاطات الثابتة، أو الحواجز، أو ميزات خشونة السطح — في الحجرة. يولّد الاضطراب دوامات فوضوية تمزج باستمرار السوائل من القلب والمناطق القريبة من الجدار. ونتيجة لذلك، يتم نقل الميكروبات التي 'اختبأت' سابقًا في المركز بسرعة إلى مناطق عالية الإشعاع بالقرب من مصابيح LED. يعمل هذا الخلط الديناميكي ** على تجانس توزيع جرعة الأشعة فوق البنفسجية ** عبر مجال التدفق. تظهر البيانات التجريبية باستمرار أنه عند معدلات التدفق المتطابقة، يحقق التدفق المضطرب **معدلات تعطيل ميكروبية أعلى بكثير** من التدفق الصفحي.

3. محاذاة مجال الإشعاع مع مجال التدفق

إن التوزيع المكاني للأشعة فوق البنفسجية من مجموعة UV-C LED هو بطبيعته غير منتظم - وعادةً ما يكون أقوى في المركز وأضعف تجاه المحيط. إذا لم يتم محاذاة مجال التدفق مع ملف تعريف الإشعاع هذا، فسيتم إهدار طاقة الأشعة فوق البنفسجية في المناطق ذات التدفق المنخفض، في حين قد تتلقى مناطق التدفق العالي جرعة غير كافية.

تتضمن إستراتيجيات التصميم المتطورة الآن **اقتران محكم بين عمليات المحاكاة البصرية ومحاكاة عقود الفروقات**. يقوم المهندسون بإجراء نمذجة بصرية دقيقة لمجال إشعاع مجموعة LED وتراكبها مع مجال التدفق المحاكي ثلاثي الأبعاد. وهذا يسمح لهم بوضع مصابيح LED وتوجيهها بشكل استراتيجي - يشبه إلى حد كبير الموصل الذي ينظم مجموعة - بحيث تتزامن **المناطق ذات الإشعاع العالي بدقة مع المناطق ذات احتمالية التدفق الأعلى**. على سبيل المثال، يمكن ترتيب مصابيح LED لإنشاء 'مستوى' عالي الكثافة يجب أن **يمر عبره** التدفق بشكل فعال، بدلاً من مجرد **نظرة سريعة**.

ثالثا. قوة التصميم الكمي: ديناميكيات الموائع الحسابية (CFD)

إن التطوير الحديث لمطهر UV-C LED لا يمكن فصله عن CFD. من خلال إنشاء نموذج ثلاثي الأبعاد لغرفة التطهير، يتيح CFD تصور **الانسيابية، وخطوط السرعة، وتوزيعات وقت بقاء الجسيمات**. يمكن للمهندسين ضبط المعلمات الهندسية بشكل متكرر - مثل نسبة عرض إلى ارتفاع الغرفة، أو زوايا الحاجز، أو انحناء المدخل - وإجراء 'تجارب افتراضية' سريعة لتحديد التصميمات التي توفر **التوزيع الأكثر اتساقًا لوقت الإقامة** و**أعلى كفاءة لجرعة الأشعة فوق البنفسجية**. يعمل هذا النهج على تسريع عملية البحث والتطوير بشكل كبير مع تقليل تكاليف النماذج الأولية.

خاتمة

إن مطهر المياه UV-C LED هو أكثر بكثير من مجرد 'أنبوب ضوء بالإضافة إلى أنبوب'. إنه **نظام متكامل للغاية** يدمج البصريات وعلم الأحياء الدقيقة والإلكترونيات، والأهم من ذلك، ديناميكيات السوائل. تعمل ديناميكيات السوائل بمثابة **العمود الفقري الهيكلي الصامت** الذي يضمن تشغيلًا موثوقًا وعالي الأداء. من خلال تشكيل وتوجيه تدفق المياه بدقة، فإنه يحول حركة السوائل الفوضوية وغير المتوقعة بطبيعتها إلى **طقوس بصرية منضبطة** — حيث يتم ضمان نصيب كل كائن حي دقيق من التعرض للأشعة فوق البنفسجية المميتة.

وبالنظر إلى المستقبل، مع استمرار تحسين الكفاءة الكهروضوئية لـ UV-C LED وأصبحت أدوات محاكاة الفيزياء المتعددة أكثر دقة من أي وقت مضى، فإن الانسجام بين الضوء والتدفق سوف يصبح أكثر أناقة وفعالية - مما يوفر ضمانًا تكنولوجيًا أقوى لسلامة مياه الشرب العالمية.
