الكاتب:محرر الموقع نشر الوقت: 02-09-2025 المنشأ:محرر الموقع
في التطبيقات العملية، يكمن الأداء الأساسي لوحدة تعقيم المياه بالأشعة فوق البنفسجية LED في 'مطابقة معدل التدفق'. قد يؤدي عدم التطابق بين الوحدة ومعدل تدفق النظام إلى تقليل كفاءة التطهير أو التسبب في تشغيل المعدات بشكل زائد، مما يؤثر على سلامة النظام وموثوقيته على المدى الطويل. توفر هذه المقالة إرشادات اختيار منهجية من أربعة جوانب: مبدأ مطابقة معدل التدفق، ومراجع الاختيار الخاصة بالسيناريوهات، وخطوات الاختيار العملية، وسوء الفهم الشائع.
يعتمد مبدأ التعقيم للأشعة فوق البنفسجية LED على الأشعة فوق البنفسجية ذات الطول الموجي المحدد (التيار الرئيسي 260-280 نانومتر، الموافق لذروة امتصاص الحمض النووي الميكروبي) لتدمير المادة الوراثية الميكروبية. تعتمد فعاليتها على جرعة الأشعة فوق البنفسجية (الوحدة: مللي جول/سم⊃2;، تساوي شدة الأشعة فوق البنفسجية × وقت احتجاز الماء في غرفة التطهير). يؤثر معدل التدفق بشكل مباشر على وقت احتجاز الماء في الغرفة، وبالتالي يكون له تأثير كبير على كفاءة التطهير واستقرار النظام.
العلاقة بين كفاءة التعقيم ومعدل التدفق
معدل التدفق المرتفع بشكل مفرط: يقلل من وقت احتجاز الماء في الغرفة، مما يؤدي إلى عدم كفاية جرعة الأشعة فوق البنفسجية، وانخفاض كبير في معدل التعقيم، والفشل في منع تكاثر الميكروبات بشكل فعال.
معدل تدفق منخفض للغاية: على الرغم من أنه يضمن جرعة الأشعة فوق البنفسجية، إلا أنه يتسبب بسهولة في زيادة ضغط مياه النظام وضعف إنتاج المياه (على سبيل المثال، 'انقطاع التدفق' في أجهزة تنقية المياه المنزلية)، مما يؤثر على تجربة المستخدم ويؤدي إلى إهدار الطاقة (لا تزال الوحدة تعمل بطاقة عالية في ظل تدفق منخفض).
تصميم النظام والتوافق الهيكلي
تتطلب ظروف معدل التدفق المختلفة وحدات LED للأشعة فوق البنفسجية مع هياكل الطاقة والغرفة المقابلة. يساعد الاختيار العقلاني على تجنب استهلاك الطاقة غير الضروري وفقدان ضغط الماء:
تطبيقات التدفق المنخفض (على سبيل المثال، موزعات المياه الموضوعة على سطح العمل مع مرشح المياه في نقطة الاستخدام): يوصى باستخدام هياكل الغرف المدمجة ذات الوحدات منخفضة الطاقة (1.5-2 واط) لمنع تسارع تقادم المواد الناجم عن كثافة الأشعة فوق البنفسجية المحلية المفرطة.
تطبيقات التدفق العالي (على سبيل المثال، معالجة المياه الصناعية المتداولة): يلزم تصميم غرف متعددة القنوات أو مجموعات وحدات لضمان التعرض للضوء بشكل موحد لتدفق المياه ومنع التوزيع غير المتساوي لجرعة الأشعة فوق البنفسجية.
حتى لو كانت قوة الوحدة تفي بالمعايير، فإن المطابقة الضعيفة بين هيكل الغرفة ومعدل التدفق المستهدف قد يؤدي إلى نقاط تطهير عمياء أو دوائر قصيرة هيدروليكية بسبب التوزيع غير المتساوي لمجال التدفق، مما يؤثر على اتساق التطهير العام.
الموثوقية التشغيلية على المدى الطويل
يتأثر عمر خدمة وحدات UV LED بشكل كبير بدرجة حرارة التشغيل وكثافة الحمل:
تشغيل التدفق الزائد على المدى الطويل: للحفاظ على فعالية التعقيم، قد تعمل الوحدة بشكل مستمر عند الحمل العالي، مما يتسبب في ارتفاع درجة الحرارة (نطاق درجة حرارة التشغيل الموصى به لمصابيح LED بالأشعة فوق البنفسجية هو -10 ~ 40 درجة مئوية)، وتسريع تدهور الضوء، وتقصير عمر الخدمة بشكل كبير (على سبيل المثال، من 30000 ساعة إلى أقل من 15000 ساعة).
التشغيل تحت التدفق على المدى الطويل: قد يؤدي ضغط الماء المفرط إلى تسريع شيخوخة مكونات الختم، مما يزيد من مخاطر التسرب وتكاليف الصيانة اللاحقة.
2. اختيار الوحدة النمطية الخاصة بالسيناريو لمتطلبات معدل التدفق المختلفة
سيناريو التطبيق | معدل التدفق | سمات | موقع التثبيت والوظيفة |
موزعات المياه كونترتوب / نوافير الشرب المباشرة (نقطة استخدام فلتر المياه) | 1-2 لتر/دقيقة | حجم صغير (يناسب مساحة سطح العمل)، ضوضاء منخفضة، بدء تشغيل فوري | قبل الصنبور / بعد الفلتر (نهاية خط الأنابيب) - يضمن سلامة المياه النهائية |
أجهزة تنقية المياه المنزلية (أنظمة RO، فلتر المياه بالتناضح العكسي) | 2-4 لتر/دقيقة | مقاومة ضغط الماء (0.1 – 0.4 ميجا باسكال) ومضادة للتكلس | بعد غشاء التناضح العكسي (نهاية خط الأنابيب) – يمنع التلوث الثانوي في صهاريج تخزين المياه |
موزعات المياه التجارية / آلات القهوة | 4-10 لتر/دقيقة | تشغيل عالي التردد (8-12 ساعة يوميًا)، مقاومة درجات الحرارة العالية | مخرج خزان المياه / قبل جهاز التسخين – يمنع نمو البكتيريا بسبب ارتفاع درجة الحرارة |
أجهزة تنقية المياه التجارية (خدمة الطعام) | 10-20 لتر/دقيقة | توافق الأنابيب الكبيرة (DN20 – DN32)، مقاومة لضغط الماء | نهاية خط الأنابيب الرئيسي - يدعم الاستخدام المتزامن للمياه من قبل عدة أشخاص/أجهزة |
معالجة المياه الصناعية / التجارية على نطاق واسع (حمامات السباحة، المياه المتداولة) | > 20 لتر/دقيقة | مقاومة التآكل الكيميائي (مثل الكلور في مياه حمام السباحة)، وتوحيد التدفق العالي | بعد مضخة المياه الدائرية / قبل نقاط استخدام المياه - يحقق تطهيرًا موثوقًا للتدفق الكامل |
أنظمة تصفية المياه بالأشعة فوق البنفسجية للمنزل بالكامل | 8-15 لتر/دقيقة | تغطية خط الأنابيب بالكامل، أداء مستقر في ظل التدفق المتغير | مدخل المياه الرئيسي للمنزل - يوفر تنقية شاملة للمياه بالأشعة فوق البنفسجية لجميع نقاط المياه المنزلية |
عوامل التصحيح التي يجب مراعاتها أثناء الاختيار
تعكر الماء: عندما يكون التعكر > 5 NTU، تنخفض نفاذية الأشعة فوق البنفسجية. يوصى بتقليل معدل التدفق بنسبة 10%-20% أو إضافة الترشيح المسبق.
درجة حرارة الماء: عندما تكون درجة الحرارة أكبر من 40 درجة مئوية، تنخفض شدة الأشعة فوق البنفسجية. زيادة الطاقة بنسبة 5%-10% بشكل مناسب.
تكرار الاستخدام: بالنسبة للسيناريوهات التجارية ذات التشغيل اليومي > 12 ساعة، قم بحجز تكرار التدفق بنسبة 20% تقريبًا لتجنب التشغيل بالحمل الكامل على المدى الطويل.

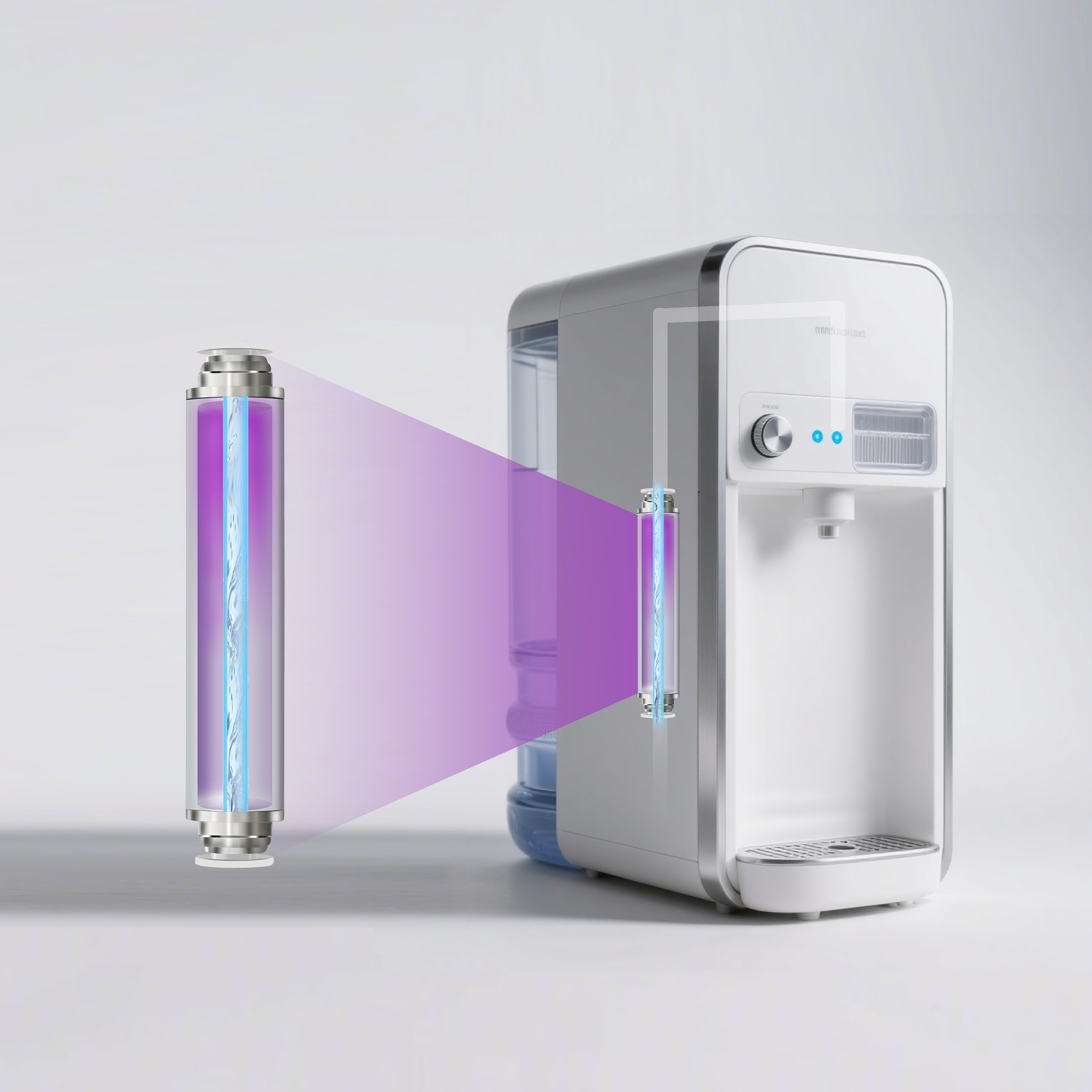

نقطة استخدام موزع المياه

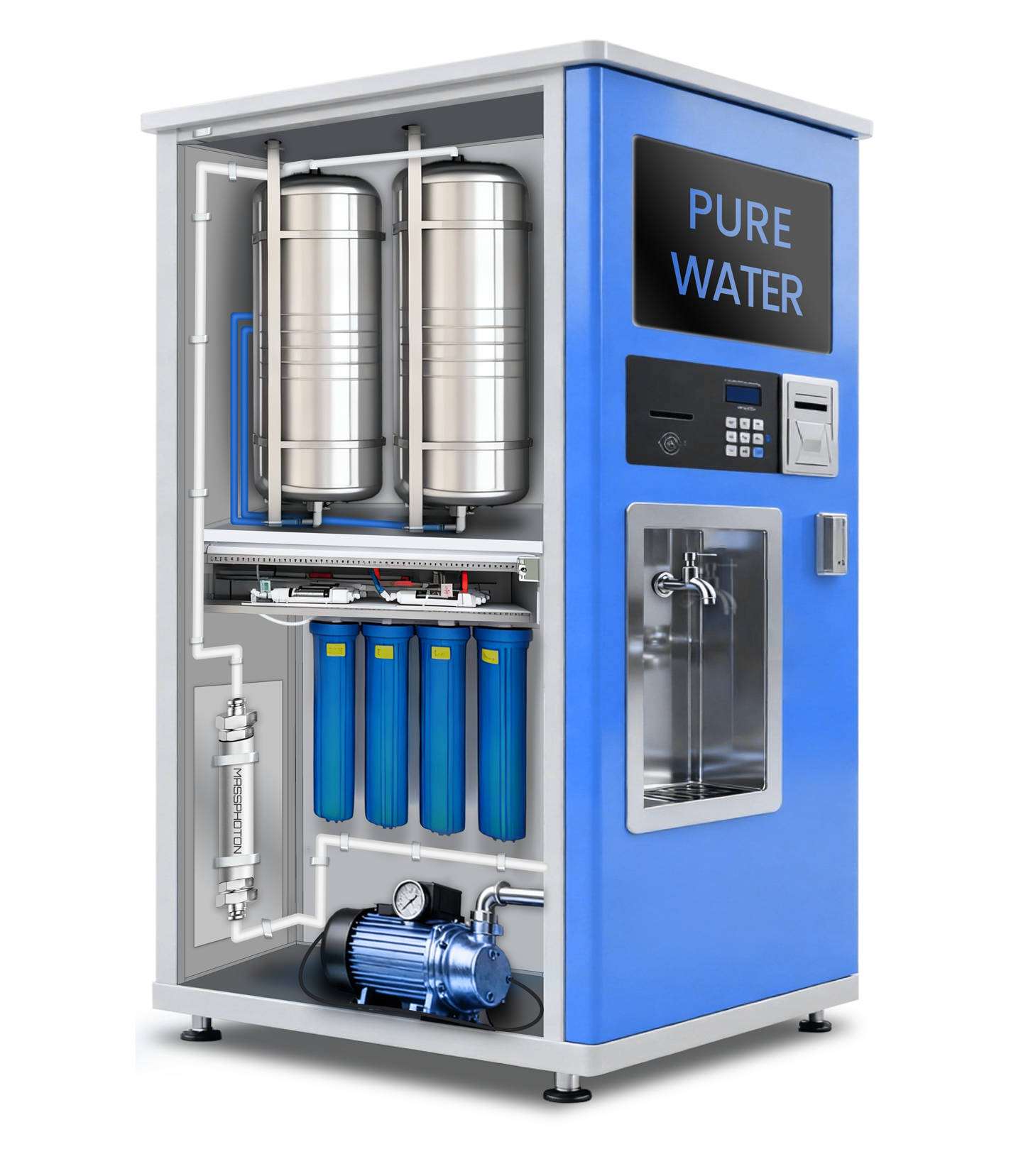

ماكينة بيع المياه

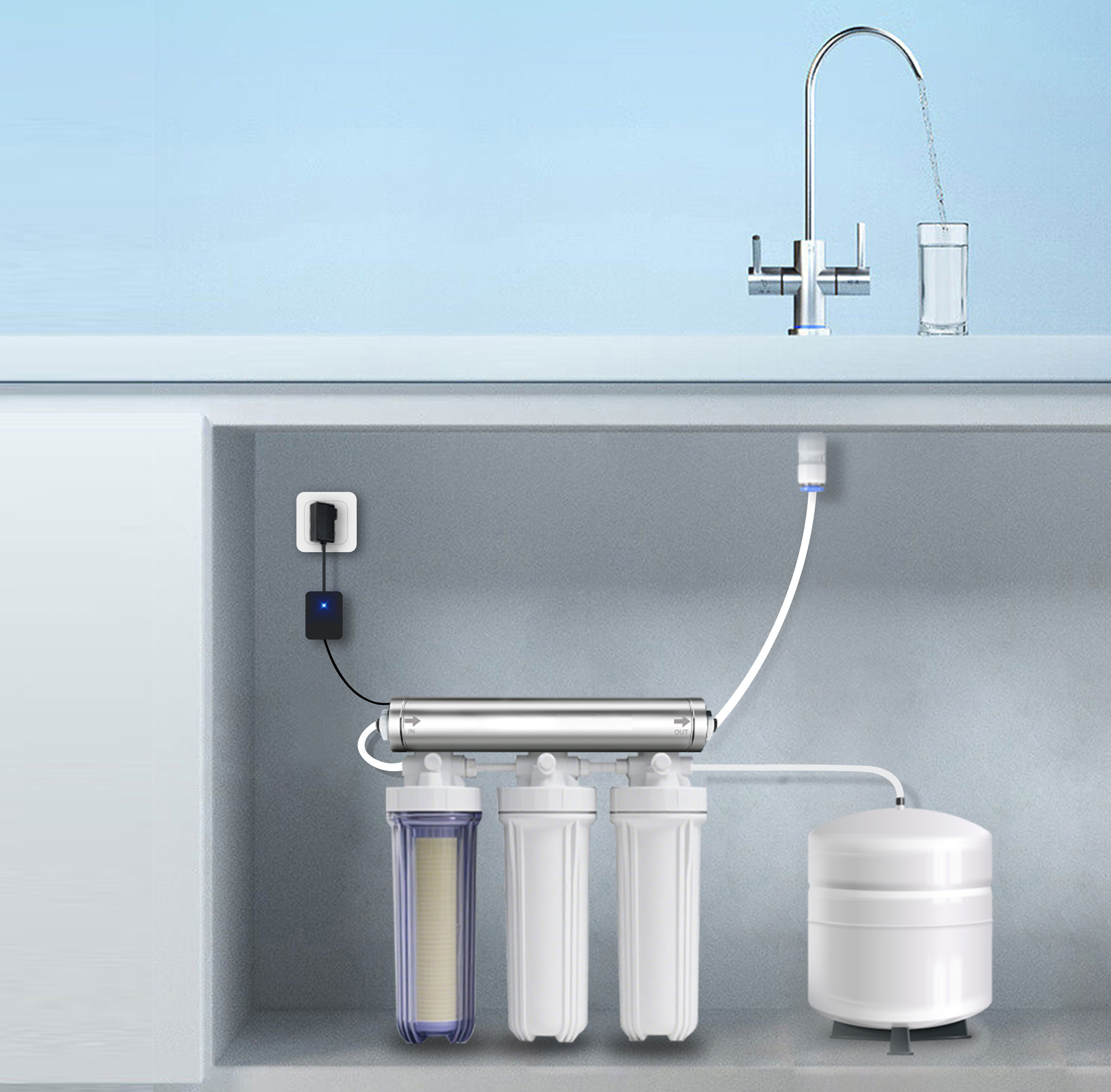

نقطة الاستخدام نظام التناضح العكسي

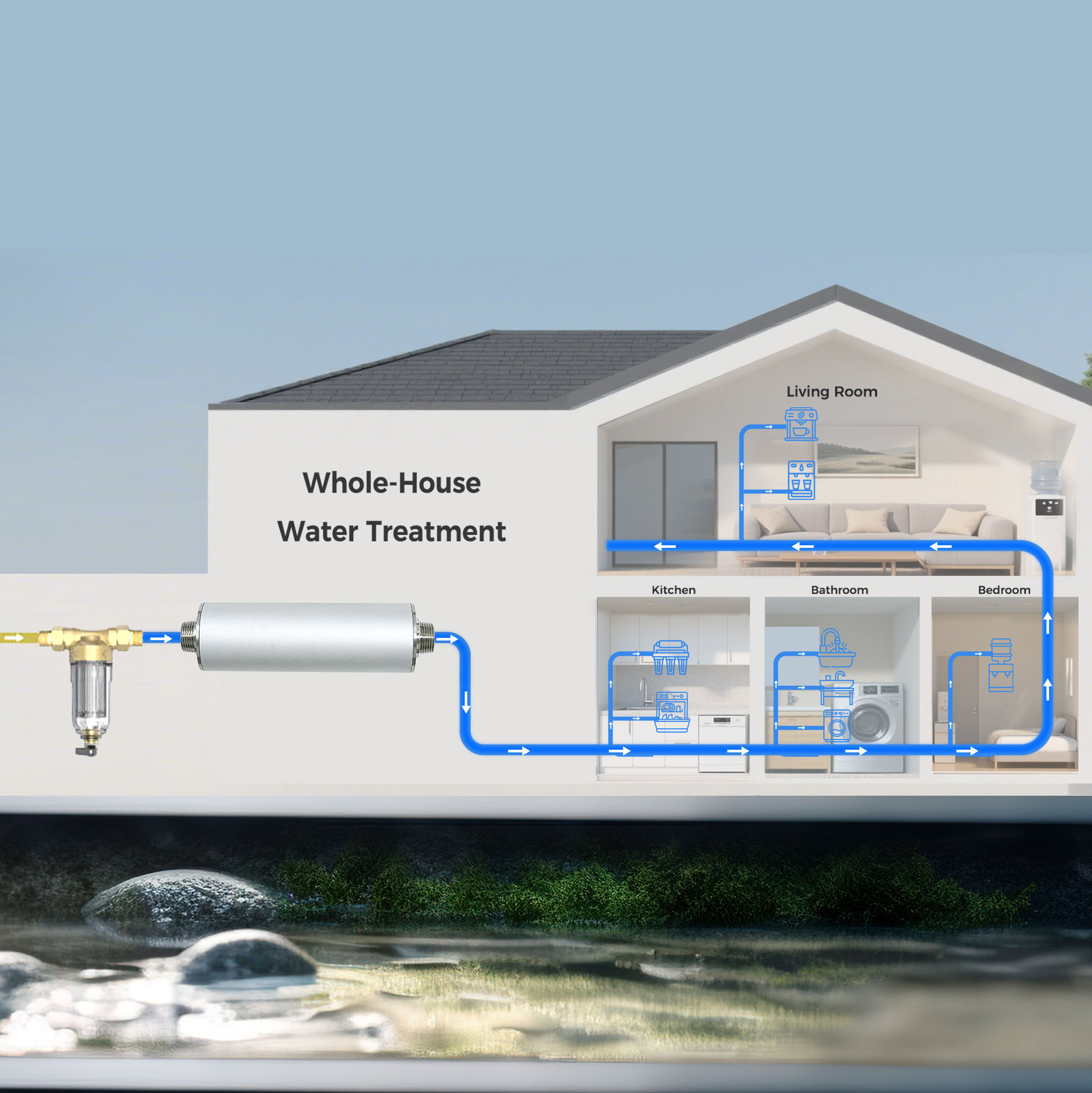

أنظمة معالجة المياه المنزلية بالكامل
الخطوة 1: تقييم معدل تدفق المياه الفعلي
المستخدمون المنزليون: قم بحساب معدل التدفق الأقصى بناءً على عدد الأجهزة المستخدمة في وقت واحد (على سبيل المثال، جهاز تنقية المياه بالأشعة فوق البنفسجية، ومرشح المياه في نقطة الاستخدام) ومعدلات التدفق الفردية الخاصة بهم خلال ساعات ذروة الاستخدام.
المستخدمون التجاريون: تقدير معدل التدفق الأقصى استنادًا إلى عدد المستخدمين وكمية المعدات واستهلاك المياه لكل وحدة زمنية. يوصى بحجز التكرار 2-3 مرات.
الأنظمة الصناعية: قم بالرجوع إلى معدل التدفق المصمم لخط الأنابيب أو استخدم مقياس التدفق لقياس الحد الأقصى لمعدل التدفق خلال ساعة واحدة.
الخطوة 2: حدد مطابقة طاقة الوحدة وتكوين الغرفة
حدد طاقة UV LED المطلوبة بناءً على معدل التدفق لضمان وقت تعرض كافٍ لتدفق المياه في منطقة التطهير.
اختر نوع الغرفة المناسب بناءً على بيئة التثبيت لضمان توحيد مجال التدفق وتوافق النظام (على سبيل المثال، الغرف متعددة القنوات للسيناريوهات الصناعية عالية التدفق).
الخطوة 3: النظر في مدة الخدمة وجدوى الصيانة
قم بإعطاء الأولوية لنماذج الوحدات ذات مؤشرات عمر الخدمة الممتازة ودعم الاستبدال السريع لتقليل وقت التوقف عن العمل وأعباء الصيانة.
الخطوة 4: التأكد من توافق تكامل النظام
تحقق من التوافق المادي والكهربائي بين هيكل الوحدة وخطوط الأنابيب/المعدات الموجودة. تأكد من إمكانية دمج وحدة UV LED في خطوط الأنابيب الحالية دون تعديلات كبيرة، وتجنب التكاليف الإضافية الناجمة عن التعديل التحديثي.
سوء الفهم المشترك | عواقب | الممارسات الصحيحة |
الاعتقاد بأنه 'كلما زادت القوة، كلما كان ذلك أفضل'. | هدر الطاقة، وتسارع شيخوخة التجويف، وحتى مشاكل ضغط المياه | مطابقة الطاقة بدقة باستخدام صيغ معدل التدفق لتنقية المياه بالأشعة فوق البنفسجية؛ تجنب السعي الأعمى للقوة العالية. |
التركيز فقط على معدل التدفق مع تجاهل تعكر المياه | يتم حجب ضوء الأشعة فوق البنفسجية بسبب التعكر، مما يؤدي إلى انخفاض حاد في كفاءة التعقيم | اختبار تعكر المياه أولا؛ أضف الترشيح المسبق إذا كان التعكر > 5 NTU. |
تجاهل 'موقع التثبيت' | ضعف فعالية الأشعة فوق البنفسجية (على سبيل المثال، التثبيت قبل الفلتر، حيث يؤثر التعكر على الأداء) | للاستخدام المنزلي/التجاري: قم بالتثبيت 'بعد الفلتر (نهاية خط الأنابيب)'؛ للاستخدام الصناعي: يتم تركيبه 'بعد المضخة وقبل نقاط استخدام المياه'. |
إهمال 'تأثير درجة الحرارة' | تعمل درجة الحرارة المرتفعة (> 40 درجة مئوية) على تسريع تدهور ضوء الأشعة فوق البنفسجية LED | بالنسبة لسيناريوهات درجات الحرارة المرتفعة (على سبيل المثال، آلات صنع القهوة)، حدد الوحدات 'المزودة بمشتتات حرارية'. |
تعد مطابقة معدل التدفق لوحدات تطهير المياه بالأشعة فوق البنفسجية LED هي المفتاح لتحقيق معالجة فعالة ومستقرة للمياه. سواء بالنسبة لمحطات مياه الشرب المنزلية، أو أنظمة تنقية المياه التجارية، أو معالجة المياه الصناعية المتداولة، فإن الاختيار العقلاني للوحدة لا يضمن فعالية التطهير فحسب، بل يعمل أيضًا على تحسين كفاءة طاقة النظام، وتقليل تكاليف الصيانة، وإطالة عمر الخدمة.
بالنسبة لمصنعي المعدات الأصلية والمتكاملين، يعد الاختيار العلمي وتكييف النظام هو جوهر بناء حلول عالية الجودة لتطهير المياه بالأشعة فوق البنفسجية. إذا كنت تبحث عن وحدات تطهير المياه بالأشعة فوق البنفسجية LED المناسبة لسيناريوهات معدل التدفق المختلفة، فيرجى الاتصال بالفريق المحترف في MASSPHOTON للحصول على خطط الاختيار المخصصة ودعم التطبيقات.
س: ما هي العلاقة بين معدل تدفق وحدة UV LED وجرعة الأشعة فوق البنفسجية المطلوبة ($ ext{mJ/cm}^2$)؟
ج: يحدد معدل التدفق بشكل مباشر وقت الاحتفاظ بالمياه داخل غرفة التطهير. للحفاظ على جرعة الأشعة فوق البنفسجية المطلوبة (على سبيل المثال، $40 ext{ mJ/cm}^2$)، يتطلب معدل التدفق الأعلى وحدة UV LED ذات طاقة أعلى للتعويض عن وقت التعرض الأقصر.
س: هل من الأفضل دائمًا اختيار وحدة مياه للأشعة فوق البنفسجية بأعلى طاقة متاحة؟
ج: لا. تؤدي الوحدات كبيرة الحجم إلى هدر الطاقة، وتسارع تقادم التجويف، ومشكلات هيدروليكية محتملة. يتطلب الاختيار الأمثل مطابقة قوة الوحدة وبنية الحجرة بدقة مع معدل التدفق الأقصى لنظامك ومستوى نفاذية الأشعة فوق البنفسجية.
س: كيف ينبغي تركيب وحدات UV LED في أنظمة RO أو مرشحات المياه في نقاط الاستخدام؟
ج: بالنسبة للتطبيقات السكنية/التجارية، يجب دائمًا تثبيت الوحدة بعد الفلتر النهائي (في نهاية المسار) . وهذا يمنع التلوث الثانوي ويضمن عدم حجب ضوء الأشعة فوق البنفسجية بسبب تعكر الماء العالي.
